光纤通信系统使用的两种结构障碍灯光源

• 发布者：admin
• 发布时间：2016-04-11
• 点击数：

    光纤通信专用LED航空障碍灯光源的特点是高亮度、高响应速度，寿命长，受温度影响较小，输出光功率与注入电流的线性关系好，价格也比较便宜。缺点是发射的不是激光．所以输出功率较小，发射角较大。与光纤耦合效率较低。因此障碍灯光源只能作为中短距离、中小容量的光纤通信系统的理想光源。

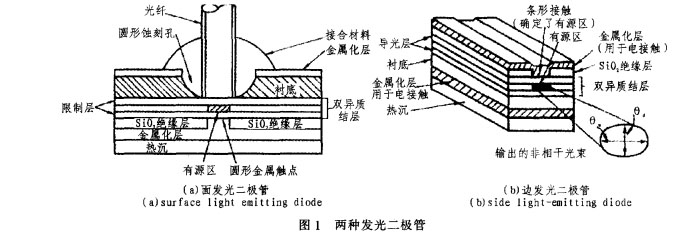

    为了提高航空障碍灯发光功率和效率。发光二极管在有源区附近应用了异质结构，以限制载流子和光波。航空障碍灯发光二极管有面发光二极管和边发光二极管两种。见图1(a)，(b)。面发光二极管的发射光束垂直于P—N结，光束发散角很大，相当一部分光不能进入光纤而损失掉．因而障碍灯面发光二极管与光纤的耦合效率很低。边发光二极管的发射光束平行于P—N结。发光面一般小于光纤的横截面，提高了与光纤的耦合效率。面发光二极管的发光效率比边发光二极管的大，但边发光二极管发光面窄，光功率集中，实际进入光纤的功率并不小。由于边发光二极管与单模光纤耦合性较好，航空障碍灯使用较为广泛网。
