航标灯电路的原理图和安装

发布时间:2019-12-03    发布者:hangkongzhangaideng     点击数:

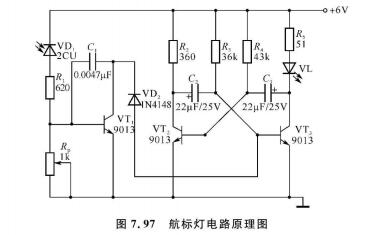

       航标灯电路原理图如图所示。它实质是由光敏二极管VD_和三极管VTI等元器件组成光控电路,三极管VT₂、VT₃等元器件组成的多谐振荡器。



       1.安装:按照所示的正确安装(包括选、插、焊)元器件,装配工艺参见前面有关知识。
       2.调试
       1)通电前检查对照电路图,检查元器件插装是否正确。
       2)通电调试接通+6V电源,在无光照射时,三极管VT1:基极上偏置阻值增大而截止,多谐振荡器正常工作,发光二极管闪烁发光;当有光照射时,光敏二极管反向电阻减小使三极管VT饱和导通。VD₂导通,三极管VT₃;基极电位被钳制在低位而截止,多谐振荡器停止振荡,发光二极管熄灭。
