发电厂航空障碍灯的设计案例

发布时间:2019-09-19    发布者:hangkongzhangaideng     点击数:

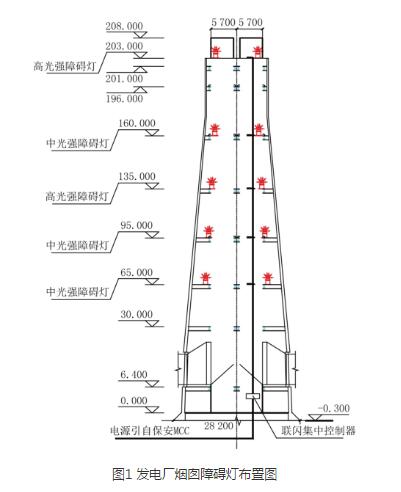

       如图所示,在某工程中,烟囱为双内筒设计,高度208m,基础外径为28.2m,顶部外径11.4m,烟囱高出周围建筑物顶端约148m。
       我们可以依据发电厂烟囱的结构特点及所在位置,可选用高光强A型航空障碍灯以及中光强B型障碍灯构成烟囱障碍照明组合。在烟囱的顶部高光强A型障碍灯布置在203m,该层共设4个障碍灯。然而因烟囱未刷标志漆,借助烟囱平台,在高度135m处,可以增设1层4个高光强A型障碍灯。在上述2层的高光强A型障碍灯之间,160m平台处,可增设1层4个中光强B型障碍灯。

       因为135m的高光强A型障碍灯仍高出周围建筑物约75 m,须以不大于52 m的间距增设中光强B型障碍灯,因此分别在85 m、65 m层平台,各增设4个中光强B型障碍灯。置于航空障碍灯的电源可使用引自主厂房的配电柜。
