航标灯的工作原理及安装调试

  • 发布者:admin
  • 发布时间:2020-04-01
  • 点击数:

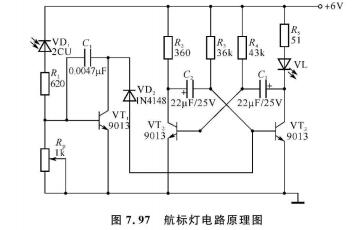

     航标灯电路原理图如下图所示。它实质是由光敏二极管VD1和三极管VT1等元器件组成光控电路,三极管VT2、VT3等元器件组成的多谐振荡器。



     在进行安装时主要安装上图的电路进行正确安装(包括选、插、焊)元器件,所需要的配件工艺需要按照所需要的进行安装。在安装完毕后,需要先进调试,再正式进行使用。详细的调试步骤大致如下:通电前先检查电路是否安装正确,检查元器件插装是否正确。上述检查正确后,可以接通电调试接通十6 V电源,在无光照射时,三极管VT1基极上偏置阻值增大而截止,多谐振荡器正常工作,发光二极管闪烁发光;当有光照射时,光敏二极管反向电阻减小使极管VT1饱和导通。VD2 导通,三极管VT3基极电位被钳制在低位而截止,多谐振荡器停止振荡,发光二极管熄灭。
     同时,我厂家还是一家生产航标灯、航空障碍灯的生产厂家,如有产品的需要,可电话进行咨询。
